當(dāng)前位置： 網(wǎng)站首頁 >> 膠粘劑百科 >> 查看詳情

橡膠傳送帶修復(fù)知識(shí)分享

來源： .瑞朗達(dá)膠業(yè). 日期：2024-06-21 09:36:24 點(diǎn)擊： 屬于：膠粘劑百科

HY907輸送帶接頭膠應(yīng)用

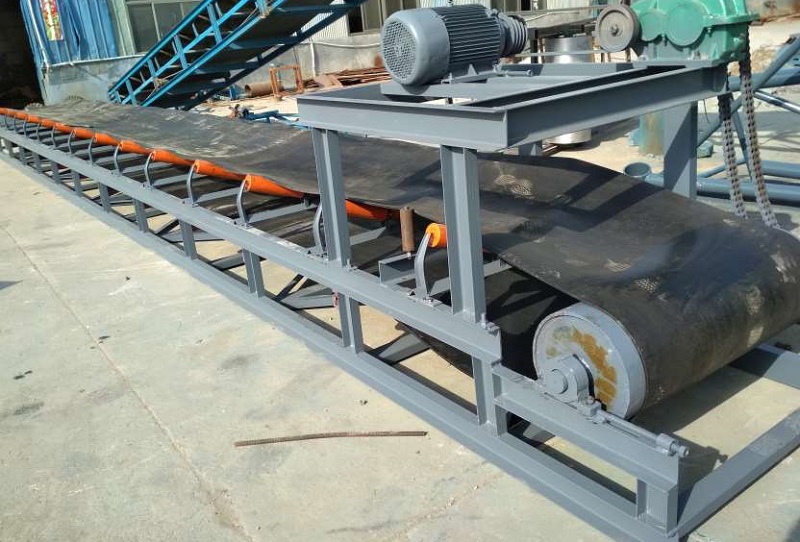

輸送帶是用于皮帶輸送帶中起承載和運(yùn)送物料作用的橡膠與纖維、金屬復(fù)合制品，或者是塑料和織物復(fù)合的制品。輸送帶廣泛應(yīng)用于水泥、焦化、冶金、化工、鋼鐵等行業(yè)中輸送距離較短、輸送量較小的場(chǎng)合。皮帶輸送機(jī)在農(nóng)業(yè)、工礦企業(yè)和交通運(yùn)輸業(yè)中廣泛用于輸送各種固體塊狀和粉料狀物料或成件物品，輸送帶能連續(xù)化、高效率、大傾角運(yùn)輸，輸送帶操作安全，輸送帶使用簡(jiǎn)便，維修容易，運(yùn)費(fèi)低廉，并能縮短運(yùn)輸距離，降低工程造價(jià)，節(jié)省人力物力。

輸送帶在運(yùn)行中存在的磨損形式

輸送帶更換的主要原因是磨損，磨損一般分為以下3種形式：

輸送帶的硫化接頭處磨損通常是由于輸送帶自身材料要比硫化接頭處膠層的耐磨度高或熱硫化質(zhì)量問題，造成硫化接頭膠層局部磨損，露出鋼絲芯或尼龍芯，對(duì)輸送帶之間的硫化接頭強(qiáng)度構(gòu)成嚴(yán)重威脅。

輸送帶在裙板部位磨損

由于輸送帶導(dǎo)料裝置的裙板調(diào)整不當(dāng)或者導(dǎo)料裙板設(shè)計(jì)不良，會(huì)導(dǎo)致裙板在運(yùn)行中磨損輸送帶，造成輸送帶兩側(cè)上膠層磨損嚴(yán)重，整條膠帶縱向運(yùn)行方向露出鋼繩芯或尼龍芯，一旦鋼繩芯翹起，極易纏繞到托輥上，造成鋼絲帶脫絲或膠帶的撕裂。

輸送帶中間部位磨損這是由落料沖擊造成的，由于漏斗的落料點(diǎn)相對(duì)固定，因此輸送帶承受沖擊的部位磨損加劇，造成輸送帶沿運(yùn)行方向局部磨損嚴(yán)重，也會(huì)導(dǎo)致露出的鋼繩芯脫絲或輸送帶撕裂。對(duì)于尼龍膠帶則造成中間部位強(qiáng)度下降，由于承載托輥存在3?！?。的前傾角，所以在承載托輥趨中力的作用下，膠帶運(yùn)行中會(huì)出現(xiàn)“疊帶”的危險(xiǎn)現(xiàn)象。

橡膠傳送帶HY907輸送帶粘接劑的修復(fù)工藝

橡膠傳送帶傳統(tǒng)修復(fù)方式

熱硫化膠合連接方式：其優(yōu)點(diǎn)粘結(jié)強(qiáng)度高，可以達(dá)到原帶的90%；接頭平服，無沖擊性；撓性相對(duì)較好。缺點(diǎn)是硫化時(shí)對(duì)熱源要求高，裝備笨重，不利于搬運(yùn)；工藝復(fù)雜，時(shí)間長(zhǎng)，受環(huán)境溫度和濕度影響較大。而且接頭硫化部位易起皮開裂。

機(jī)械連接方式：其優(yōu)點(diǎn)是操作簡(jiǎn)單、快速、價(jià)廉。缺點(diǎn)是膠帶連接部的強(qiáng)度削弱，只有原帶的35 %.-45%，容易疲勞損壞，使用壽命短，而且接頭不平服，運(yùn)行中存在沖擊性對(duì)托輥的損傷嚴(yán)重，并伴有漏料問題。

甲固HY907輸送帶粘接劑修復(fù)橡膠傳送帶方式

甲固HY907輸送帶粘接劑冷粘結(jié)連接方法，是目前全球范圍內(nèi)修復(fù)橡膠輸送帶劃傷最有效的解決辦法：優(yōu)點(diǎn)是施工簡(jiǎn)單，無需專門工具，且耐老化和耐磨性能遠(yuǎn)高于聚氨酯皮帶本身，綜合性價(jià)比高。現(xiàn)場(chǎng)修復(fù)一小時(shí)后即刻能夠投入生產(chǎn)使用。

耐普特橡膠修補(bǔ)技術(shù)對(duì)于具有彈性特性的產(chǎn)品如橡膠、聚氨酯內(nèi)襯、傳送帶、皮帶輪、絕緣層等出現(xiàn)破損的修復(fù)成效顯著。并且具有耐磨、防腐、強(qiáng)柔韌性、高彈性、強(qiáng)附著力、自流平不產(chǎn)生任何流掛現(xiàn)象、施工方便、環(huán)保等特點(diǎn)。

橡膠傳送帶損壞修復(fù)案例

案例一：橡膠皮帶損傷現(xiàn)場(chǎng)修復(fù)

受損尺寸深度約25px,寬度約1.5-50px之間不等,根據(jù)測(cè)算2kg材料可以修復(fù)的長(zhǎng)度約6米。

操作過程：

   1、用拋光片和鋼絲輪把橡膠皮帶受損部位內(nèi)外表面打磨干凈。

   2、用毛刷清理干凈碎屑后，使用表面清潔劑把清理完的表面擦拭干凈。

   3、在擦拭完的內(nèi)外表面刷攪拌均勻的NPT-150輸送帶粘接劑。

   4、用熱風(fēng)槍刮頭從內(nèi)向外兩邊分別壓實(shí)刮平。

   5、后續(xù)用熱風(fēng)槍融化材料把所有的坑洞填平，用熱風(fēng)槍刮頭壓實(shí)修平整。

   6、修復(fù)完成后，把高點(diǎn)及凹槽外表面邊緣的材料清理干凈。建議2小時(shí)后輕負(fù)荷運(yùn)轉(zhuǎn)，8小時(shí)后可以全負(fù)荷運(yùn)轉(zhuǎn)

   案例二：橡膠傳送帶起皮、劃傷修復(fù)

   推薦產(chǎn)品：甲固HY907輸送帶粘接專用膠

上一膠粘劑百科知識(shí)-瑞朗達(dá)膠業(yè)：汽車用膠黏劑底涂常見處理方法

下一膠粘劑百科知識(shí)-瑞朗達(dá)膠業(yè)：工業(yè)膠粘劑使用知識(shí)分享

一区二区三区内射美女毛片,被讨厌上司侵犯10天的女人,国产AV一区二区三区传媒,超薄肉色丝袜一区二区

膠粘劑密封膠源頭工廠

橡膠傳送帶修復(fù)知識(shí)分享
